Выводы контактов замка расположены на плате следующим образом:
 Х1 - Разъем внешних подключений;
Х2 - Разъем для подключения кодовой клавиатуры;
Х2 - Разъем для подключения кнопки EXIT и мотора замка. Для применения замка совместно с охранными системами предусмотрена программируемая возможность формирования сигнала тревоги.

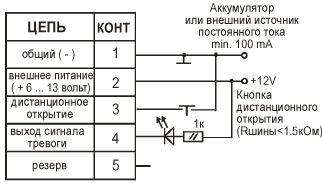

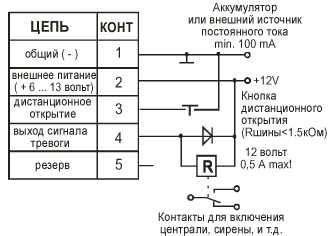

Варианты внешних подключений приведены на схемах:
|
Внешние подключения
