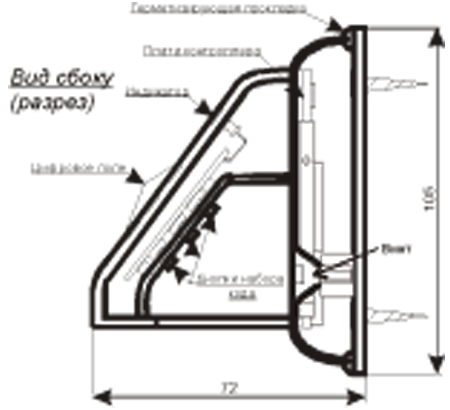

 Ключом S4 отвернуть два винта М6 крепления крышки контролера (см. рисунок).
Закрепить при помощи шурупов или болтов панель для крепления к основанию (5 отверстий диам. 6 мм).
Отверстия на панели диам. 10 мм предназначены для вывода соединительного кабеля.

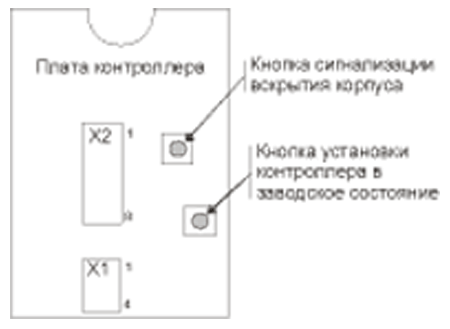

Через разъемы внешних подключений Х1 и Х2 произвести необходимые подключения клавиатуры согласно схем на рисунках.
Ключом S4 завернуть два винта М6 крепления крышки контролера.
|
Установка
