1. Автономный пульт управления с источником питания.

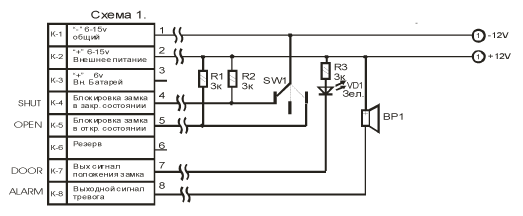

В случае, когда требуется ручное дистанционное управление режимами работы моторного дверного замка RIFF, и не предполагается его подключение к системе охраны, может быть использована следующая схема:
Переключатель SW1 должен быть на три положения, с фиксацией всех положений, при этом в среднем положении дверной замок RIFF работает в режиме "Norm", а при замыкании контактов К1 и К4 - происходит блокировка замка в закрытом состоянии.
ВАЖНО! При подключении дверного замка RIFF по приведенной схеме необходимо включить функцию 30.
При замыкании контактов К1 и К5 происходит блокировка замка в открытом состоянии. В этом случае все кнопки на ручках врезного моторного замка RIFF не функциональны. Светодиод VD1 показывает состояние двери, а сигнализатор ВР1 выдает звуковой сигнал в случае тревоги.
|
