3. Подключение электронного дверного замка RIFF к системе управления доступом.

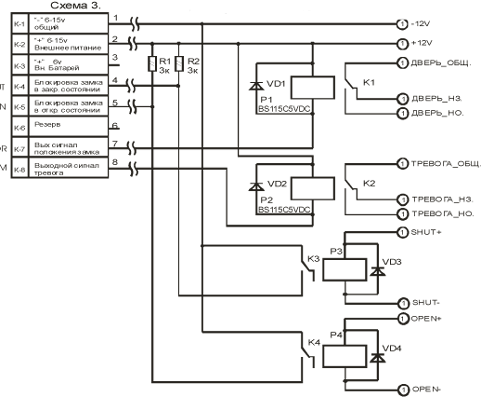

Если электронный замок предполагается использовать совместно с системой управления доступом и управлять замком на большом расстоянии, можно воспользоваться Схемой 3:
Реле Р1 замкнуто при открытом или незапертом состоянии двери. Реле Р2 включается в случае тревоги. Контакты К3 обеспечивают открытие электронного замка RIFF, а К4 - безусловное закрытие. При одновременном включении реле Р3 и Р4 электронный дверной замок RIFF перейдет в режим блокировки в закрытом положении.
ВАЖНО! При подключении дверного замка RIFF по приведенной схеме необходимо включить функцию 30.
|
