riff | установка замка

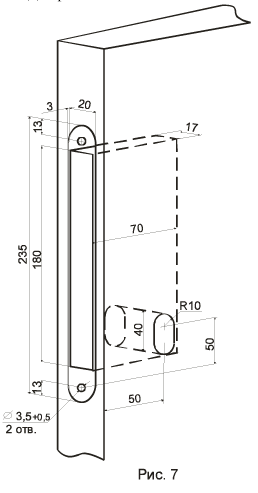

Выбрать паз в двери под корпус замка в соответствии с рис 7.

Выполнить сквозное отверстие, согласно рис 7 для установки евроцилиндра.

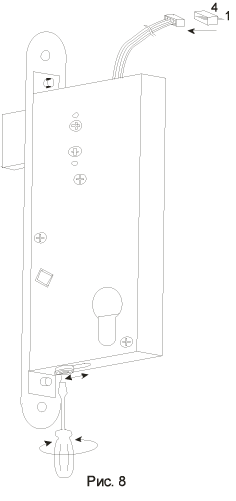

Для фиксации замка в соосности с запорной планкой, на лицевой планке замка предусмотрен регулируемый пружинный ролик. Регулировка выхода ролика осуществляется путем отвинчивания на один оборот винта (рис 8). Эту регулировку производить при установке замка на дверь. В случае, если дверь закрывается автоматическим доводчиком, ролик рекомендуется ввести внутрь корпуса замка.

Установить необходимый выход подпружиненного ролика из расчета: величина зазора между дверной коробкой и торцом двери +3 мм. Например: если расстояние между дверью и коробкой = 4 мм, то необходимо установить выход ролика на 7 мм от поверхности лицевой планки замка.
